رله خودرو چیست؟

رله خودرو یک سوئیچ الکترومغناطیسی کوچک، سریع و بسیار حیاتی است که با دریافت جریان الکتریکی ضعیف، می‌تواند مدارهای پرقدرت را کنترل و قطع و وصل کند. این قطعه به عنوان یکی از مهم‌ترین بخش‌های سیستم برق ماشین شناخته می‌شود که از افت ولتاژ جلوگیری کرده و طول عمر قطعات و سوئیچ‌های الکتریکی را افزایش می‌دهد.

در این مقاله قصد داریم به طور کامل با انواع، نحوه عملکرد و علائم خرابی این قطعه مهم آشنا شویم.

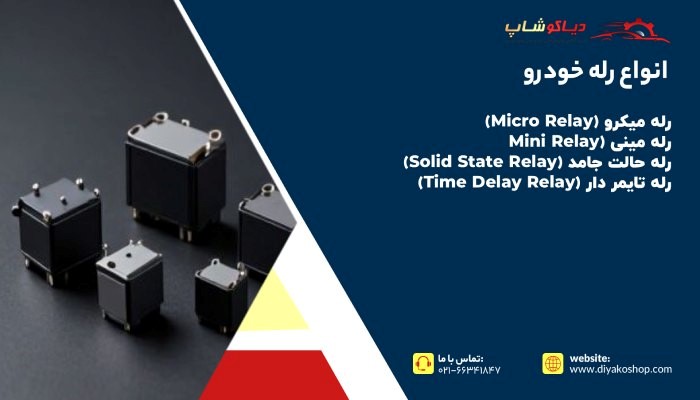

انواع رله خودرو

رله‌های مورد استفاده در خودروها بر اساس نوع کاربرد، تعداد پایه‌ها و میزان جریانی که می‌توانند تحمل کنند، به دسته‌های مختلفی تقسیم می‌شوند. انتخاب رله مناسب برای هر مدار، نقش مهمی در عملکرد صحیح سیستم برق خودرو دارد.

رله میکرو (Micro Relay)

این رله‌ها ابعاد بسیار کوچکی دارند و معمولا برای مدارهایی با جریان پایین تا متوسط استفاده می‌شوند. به دلیل سایز کوچک، در جعبه فیوزهای متراکم خودروهای مدرن کاربرد فراوانی دارند.

کوئل قطعه‌ای کلیدی در سیستم برق و احتراق است که ولتاژ پایین باتری را به ولتاژ بسیار بالا برای جرقه زدن شمع‌ها تبدیل می‌کند. برای آشنایی کامل با نحوه عملکرد و علائم خرابی این قطعه، پیشنهاد می‌کنیم مقاله کوئل خودرو چیست؟ را حتما مطالعه بفرمایید.

رله مینی (Mini Relay)

رله‌های مینی یا استاندارد، رایج‌ترین نوع رله در خودروها هستند که توانایی تحمل جریان‌های بالاتری نسبت به نوع میکرو دارند. از این رله‌ها معمولا برای چراغ‌ها، بوق و پمپ بنزین استفاده می‌شود.

استفاده از قطعات اورجینال و استاندارد، تضمین‌کننده سلامت، ایمنی و طول عمر خودروی شما در مسافت‌های طولانی است. برای بررسی موجودی محصولات و خرید قطعات یدکی ماشین با ضمانت اصالت کالا، کلیک کنید و سفارش خود را ثبت نمایید.

رله حالت جامد (Solid State Relay)

این رله‌ها فاقد قطعات متحرک مکانیکی هستند و عمل قطع و وصل را با استفاده از نیمه‌هادی‌ها انجام می‌دهند. سرعت بالا، طول عمر زیاد و مقاومت در برابر ارتعاش از ویژگی‌های بارز آن‌هاست.

سپر جلو علاوه بر تکمیل زیبایی ظاهری ماشین، اولین سد دفاعی خودروی شما در برابر ضربات و تصادفات احتمالی است. برای تهیه قطعه اصلی و بادوام، سفارش خرید سپر جلو جک جی 4 خود را هم‌اکنون ثبت نمایید.

رله تایمر دار (Time Delay Relay)

این نوع رله‌ها پس از دریافت فرمان، با یک تاخیر زمانی مشخص مدار را قطع یا وصل می‌کنند. برای مثال در سیستم برف ‌پاک‌ کن‌های زمان‌دار یا گرمکن شیشه عقب از این رله‌ها استفاده می‌شود.

حفظ تعادل خودرو در پیچ‌ها مستقیما به سلامت میل موجگیر بستگی دارد و خرابی آن می‌تواند پایداری ماشین را کاهش دهد. جهت حفظ ایمنی خودروی خود، برای خرید میل موجگیر H30 کراس با بهترین قیمت کلیک کنید.

مکانیزم عملکرد رله ماشین

مکانیزم عملکرد رله ماشین بر پایه اصول الکترومغناطیس استوار است. زمانی که راننده کلیدی را فشار می‌دهد، یک جریان الکتریکی ضعیف وارد سیم پیچ درون رله می‌شود. این جریان، یک میدان مغناطیسی قوی ایجاد می‌کند که باعث جذب تیغه فلزی متحرک به سمت کنتاکت‌ها می‌شود.

 با اتصال این کنتاکت‌ها، مدار اصلی با جریان بالا بسته شده و برق به قطعه مورد نظر می‌رسد؛ با قطع جریان اولیه، فنر تیغه را به حالت اول بازگردانده و مدار قطع می‌شود.

بوش طبق بزرگ یکی از قطعات مهم در سیستم تعلیق است که نقش حیاتی در جذب ارتعاشات جاده و رانندگی نرم دارد. برای اطمینان از کیفیت و دوام این قطعه، همین حالا برای خرید بوش طبق بزرگ اریزو 5 اقدام کنید.

مقایسه فیوزها و رله های ماشین

فیوزها و رله‌ها هر دو از قطعات حیاتی در سیستم برق خودرو هستند که در جعبه فیوز قرار دارند، اما وظایف و ساختار آن‌ها کاملا متفاوت است. درک این تفاوت‌ها برای عیب‌یابی سیستم برق ماشین بسیار مهم است. در ادامه به مقایسه فیوزها و رله های ماشین می‌پردازیم.

عملکرد و وظیفه اصلی

رله‌ها به عنوان کلیدهای الکترومغناطیسی عمل کرده و وظیفه قطع و وصل کردن مدارهای پرمصرف را با یک جریان ضعیف بر عهده دارند. اما فیوزها قطعات محافظی هستند که در صورت بروز اتصالی یا جریان کشی بیش از حد، مدار را قطع می‌کنند.

قابلیت استفاده مجدد

زمانی که یک رله عمل می‌کند، پس از قطع جریان دوباره به حالت اولیه بازمی‌گردد و بارها قابل استفاده است. در مقابل، فیوزها یکبار مصرف هستند؛ یعنی اگر جریان بالا از آن‌ها عبور کند، ذوب شده و باید حتماً تعویض شوند.

ساختار داخلی

رله‌ها دارای ساختار پیچیده‌تری شامل سیم پیچ، مگنت، فنر و پلاتین‌های فلزی هستند که مکانیکی عمل می‌کنند. فیوزها ساختار ساده‌تری دارند و تنها از یک رشته سیم ذوب‌شونده تشکیل شده‌اند که درون یک محفظه پلاستیکی قرار دارد.

علائم خرابی انواع رله خودرو

خرابی رله‌ها می‌تواند به صورت ناگهانی یا به مرور زمان رخ دهد و عملکرد سیستم‌های مختلف خودرو را مختل کند. شناخت زودهنگام این علائم می‌تواند از آسیب رسیدن به سایر قطعات خودرو جلوگیری نماید.

• روشن نشدن یا کار نکردن قطعه الکتریکی مربوطه (مانند بوق، فن یا پمپ بنزین)
• شنیده نشدن صدای تق تق (کلیک) از رله هنگام استارت زدن یا فشردن کلید
• روشن ماندن یکسره یک قطعه حتی پس از خاموش کردن خودرو (به دلیل چسبیدن پلاتین‌ها)
• عملکرد نامنظم و قطع و وصل شدن تصادفی سیستم‌های برقی
• سوختن مکرر فیوزهای مرتبط با یک مدار خاص

با مشاهده هر یک از این علائم، باید در اسرع وقت رله مربوطه را بررسی و تست کنید. گاهی اوقات مشکل فقط از شل شدن پایه‌ها یا کثیفی سوکت است که با یک تمیزکاری ساده برطرف می‌شود و نیازی به تعویض قطعه نیست.

دلایل خرابی انواع رله در خودرو

با وجود اینکه رله‌ها قطعات مقاومی هستند و برای هزاران بار قطع و وصل طراحی شده‌اند، عوامل مختلفی می‌توانند باعث کاهش عمر مفید آن‌ها شوند. آگاهی از این دلایل به نگهداری بهتر از خودرو کمک می‌کند.

نوسانات برقی و اتصال کوتاه

بروز اتصالی در سیم‌کشی خودرو می‌تواند باعث عبور جریان بیش از حد مجاز از رله شود. این جریان بالا باعث ذوب شدن سیم پیچ داخلی یا جوش خوردن پلاتین‌های رله به یکدیگر شده و آن را خراب می‌کند.

فرسودگی مکانیکی

رله‌های مکانیکی دارای قطعات متحرک و فنر هستند. با گذشت زمان و استفاده مکرر (مانند رله راهنما)، این قطعات دچار سایش، خستگی فنر و خال زدگی پلاتین‌ها می‌شوند که در نهایت به از کار افتادن رله منجر می‌گردد.

نفوذ رطوبت و گرد و غبار

اگر درپوش رله آسیب دیده باشد، رطوبت و گرد و خاک به داخل آن نفوذ می‌کند. رطوبت باعث زنگ‌زدگی پایه‌ها شده و گرد و غبار به عنوان عایق عمل کرده و مانع از برقراری جریان الکتریکی صحیح می‌شود.

گرمای بیش از حد (Overheating)

داغ شدن خود رله به دلیل عبور جریان‌های سنگین و طولانی‌مدت، می‌تواند باعث ذوب شدن قاب پلاستیکی رله و آسیب به اجزای داخلی آن شود. این گرما به مرور زمان عایق سیم‌پیچ‌ها را نیز از بین می‌برد.

کاربرد رله در خودرو

رله‌ها تقریباً در تمام سیستم‌های الکتریکی خودرو که نیاز به جریان بالایی دارند، مورد استفاده قرار می‌گیرند. استفاده از آن‌ها باعث می‌شود تا سیم‌کشی‌های ضخیم در سراسر خودرو کاهش یافته و ایمنی مدارها افزایش یابد.

• کنترل روشن و خاموش شدن فن‌های خنک‌کننده رادیاتور
• فعال سازی پمپ بنزین هنگام استارت زدن و روشن بودن موتور
• مدیریت چراغ‌های جلو (نور بالا و پایین) و مه‌شکن‌ها
• راه‌اندازی موتور استارت برای روشن کردن ماشین
• مدیریت سیستم‌های رفاهی مانند شیشه‌بالابرها، گرمکن شیشه و بوق

بدون وجود رله‌ها، کلیدهای داشبورد و فرمان باید جریان بسیار بالایی را تحمل می‌کردند که باعث ذوب شدن سریع آن‌ها می‌شد. بنابراین، رله‌ها به عنوان واسطه‌هایی امن، طول عمر کلیدها و سوئیچ‌های خودرو را تضمین می‌کنند.

ساختار و اجزای رله ماشین

یک رله الکترومغناطیسی خودرو با وجود ابعاد کوچک، از کنار هم قرار گرفتن چندین قطعه ظریف تشکیل شده است. هماهنگی این اجزا در کنار هم، امکان قطع و وصل سریع جریان را فراهم می‌کند.

• سیم پیچ (Coil): هسته اصلی ساختار رله که با عبور جریان ضعیف، خاصیت آهنربایی پیدا می‌کند.
• هسته آهنی: قطعه‌ای که سیم پیچ به دور آن پیچیده شده و باعث تقویت میدان مغناطیسی می‌شود.
• آرمیچر (Armature): قطعه فلزی متحرکی که توسط میدان مغناطیسی جذب شده و کنتاکت‌ها را حرکت می‌دهد.
• کنتاکت‌ها (پلاتین‌ها): نقاط اتصال فلزی که جریان برق مدار اصلی را قطع و وصل می‌کنند.
• فنر (Spring): وظیفه برگرداندن آرمیچر به حالت اولیه پس از قطع شدن جریان سیم پیچ را دارد.
• پایه‌ها (پین‌ها): شاخک‌های فلزی بیرون زده جهت اتصال به سوکت یا جعبه فیوز

تمام این اجزا درون یک محفظه پلاستیکی عایق قرار می‌گیرند تا از ورود رطوبت و اتصالی با سایر قطعات فلزی محافظت شوند. این ساختار یکپارچه، دوام رله را در شرایط سخت موتور تضمین می‌کند.

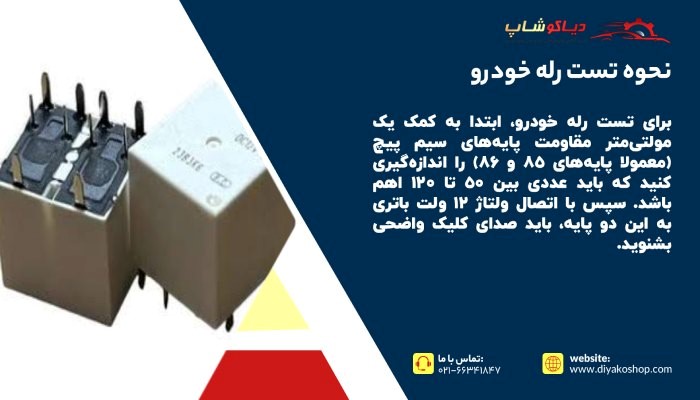

نحوه تست رله خودرو

برای تست رله خودرو، ابتدا به کمک یک مولتی‌متر مقاومت پایه‌های سیم پیچ (معمولا پایه‌های ۸۵ و ۸۶) را اندازه‌گیری کنید که باید عددی بین ۵۰ تا ۱۲۰ اهم باشد. سپس با اتصال ولتاژ ۱۲ ولت باتری به این دو پایه، باید صدای کلیک واضحی بشنوید. همزمان با اتصال برق، مقاومت پایه‌های مدار اصلی (معمولا ۳۰ و ۸۷) را بسنجید؛ این مقاومت باید نزدیک به صفر باشد. اگر صدای کلیک شنیده نشد یا مقاومت پایه‌های خروجی بالا بود، رله خراب است.

تعویض رله ماشین

تعویض رله ماشین فرایندی نسبتاً ساده است که به ابزار خاصی نیاز ندارد. ابتدا خودرو را خاموش کرده و کابل قطب منفی باتری را جدا کنید. سپس با مراجعه به نقشه روی درب جعبه فیوز، رله معیوب را پیدا کرده و آن را با احتیاط به سمت بالا بکشید تا خارج شود. در نهایت، رله جدید را که از نظر آمپر و تعداد پایه‌ها کاملاً مشابه قطعه قبلی است، در جای خود قرار داده و در سوکت محکم کنید. در بخش نظرات دیاکوشاپ کامنت بگذارید تا کارشناسان به خوبی شما را راهنمایی کنند.

نتیجه‌گیری

رله خودرو نقشی غیرقابل انکار در حفظ سلامت و عملکرد صحیح سیستم برق و الکترونیک ماشین ایفا می‌کند. با شناخت انواع رله‌ها، درک مکانیزم کاری آن‌ها و آگاهی از علائم خرابی، می‌توانید در مواقع لزوم به سرعت مشکلات برقی خودرو را ریشه‌یابی کنید. بررسی و تعویض به موقع این قطعات کوچک، از بروز هزینه‌های سنگین و آسیب به قطعات اصلی ماشین جلوگیری می‌کند.
