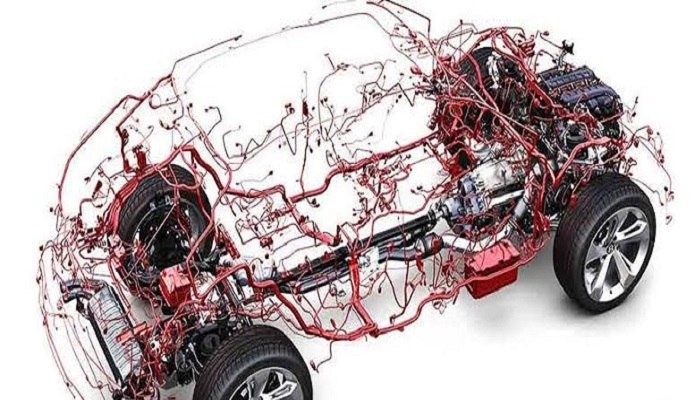

مالتی پلکس خودرو چیست؟

مالتی ‌پلکس (Multiplexing) یکی از فناوری‌های بنیادین در حوزه‌های مخابرات، شبکه‌های کامپیوتری و سیستم‌های الکترونیک خودرو است که کاربرد اصلی آن در بهینه سازی ظرفیت کانال‌های انتقال و کاهش حجم سیم‌کشی‌ها خلاصه می‌شود.

با استفاده از این فناوری، چندین سیگنال داده یا جریان اطلاعات به ‌طور همزمان از طریق یک بستر ارتباطی واحد ارسال می‌شوند. این امر نه تنها سرعت انتقال داده را افزایش می‌دهد، بلکه با حذف اتصالات اضافی، پیچیدگی‌های ساختاری را در سیستم‌های مدرن به حداقل می‌رساند و پایداری عملکرد را در فرآیندهای پیچیده ارتقا می‌دهد.

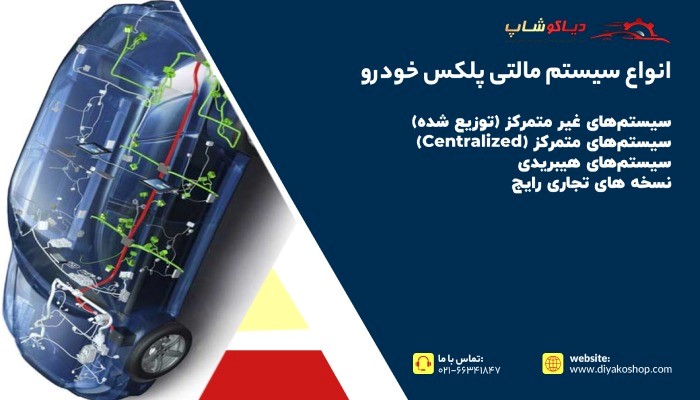

انواع سیستم مالتی پلکس خودرو

سیستم‌های مالتی‌پلکس بر اساس نحوه توزیع واحدهای کنترل الکترونیکی (ECU) و معماری کلی شبکه، به دسته‌های مختلفی تقسیم می‌شوند. انتخاب هر یک از این معماری‌ها، تابع پیچیدگی‌های فنی، سطح آپشن‌های رفاهی خودرو و استراتژی طراحی شرکت خودروساز برای مدیریت بهینه قطعات الکتریکی است که مستقیماً بر کارایی سیستم اثر می‌گذارد.

• سیستم‌های غیر متمرکز (توزیع شده)
• سیستم‌های متمرکز (Centralized)
• سیستم‌های هیبریدی
• نسخه‌ های تجاری رایج

سیستم‌ های غیر متمرکز (توزیع شده)

در این ساختار، پردازش اطلاعات به صورت محلی انجام می‌شود؛ یعنی هر واحد کنترل (ECU) به سنسورها و عملگرهای نزدیک خود متصل است و تصمیم‌گیری‌های اولیه را مستقلا انجام می‌دهد. این روش بار پردازشی را از روی واحد کنترل مرکزی برمی‌دارد و در صورت خرابی یک بخش، سایر قسمت‌های خودرو همچنان به عملکرد خود ادامه می‌دهند.

فرسودگی بوش طبق بزرگ در ام ‌وی ‌ام 550 موجب اختلال در هندلینگ، انحراف فرمان و ایجاد صداهای ناهنجار در سیستم تعلیق هنگام عبور از ناهمواری‌ها می‌شود. به منظور رفع ارتعاشات و بازگرداندن پایداری کامل به شاسی، بوش طبق بزرگ ام وی ام 550 با کیفیت ساخت برتر جایگزین می‌گردد.

سیستم ‌های متمرکز (Centralized)

در این مدل، یک واحد پردازش مرکزی بسیار قدرتمند (مانند BCM یا واحد کنترل بدنه) مسئولیت مدیریت تمام دستورات شبکه را بر عهده دارد. تمام قطعات به این هسته مرکزی متصل می‌شوند که باعث کاهش چشمگیر تعداد ECUها و ساده‌سازی سیم ‌کشی بدنه می‌گردد اما در صورت خرابی هسته، کل سیستم دچار اختلال می‌شود.

استفاده از قطعات فابریک در خودروهای لیفان، نه تنها باعث بهبود عملکرد پیشرانه و سیستم انتقال قدرت می‌شود، بلکه از استهلاک زودرس سایر اجزای مرتبط نیز جلوگیری می‌کند. برای بازیابی کیفیت سواری و حفظ ایمنی، فرآیند خرید قطعات یدکی لیفان تنها با قطعات اصلی و استاندارد محقق می‌گردد.

سیستم‌ های هیبریدی

این ساختار ترکیبی از دو روش فوق است؛ بدین صورت که سیستم‌های حساس و حیاتی (مانند موتور) به صورت غیرمتمرکز مدیریت می‌شوند و سیستم‌های رفاهی (مانند چراغ‌ها و قفل مرکزی) به صورت متمرکز کنترل می‌گردند. این معماری به دلیل ایجاد تعادل میان هزینه و ایمنی، در خودروهای میان‌رده بسیار پرکاربرد است.

خودروهای جک به دلیل حساسیت بالا در سیستم‌های الکترونیکی و مکانیکی، نیازمند قطعاتی هستند که دقیقاً با استانداردهای مهندسی کارخانه مطابقت داشته باشند تا از افت توان خودرو جلوگیری شود. جهت تضمین عملکرد بهینه و افزایش طول عمر قطعات فنی، خرید لوازم یدکی جک با ضمانت اصالت کالا انجام می‌پذیرد.

نسخه‌ های تجاری رایج

این موارد معماری‌های بومی‌سازی شده یا برندهای خاصی هستند که در بازار ایران برای مدیریت تجهیزات الکتریکی استفاده می‌شوند. سیستم‌هایی نظیر سازه پویش، ماکس (MUX)، SMS و FAM، هر کدام استراتژی خاص خود را برای آدرس‌دهی و مدیریت گره‌ها (Nodes) در شبکه دارند تا با قطعات تولید داخل هماهنگ شوند.

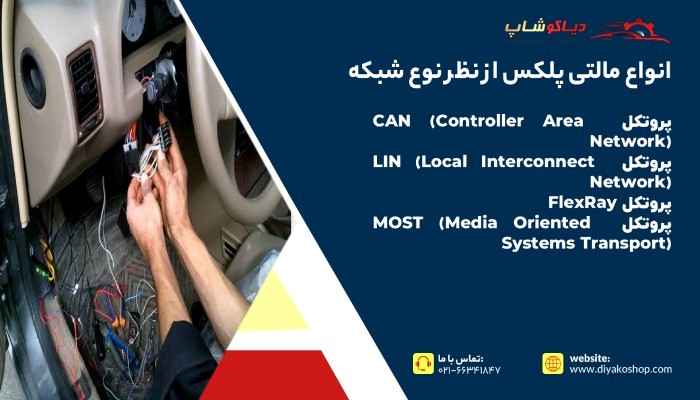

انواع مالتی پلکس از نظر نوع شبکه

ارتباط میان اجزای مختلف سیستم مالتی‌پلکس نیازمند استفاده از پروتکل‌های استاندارد یا همان «زبان مشترک» برای تبادل داده‌ها است. این دسته‌بندی بر اساس سرعت انتقال داده، میزان اطمینان‌پذیری در برابر نویز و اولویت‌بندی پیام‌های ارسالی صورت می‌گیرد تا هماهنگی کاملی بین سنسورها و عملگرها برقرار شود.

• پروتکل CAN (Controller Area Network)
• پروتکل LIN (Local Interconnect Network)
• پروتکل FlexRay
• پروتکل MOST (Media Oriented Systems Transport)

پروتکل CAN (Controller Area Network)

متداول‌ترین پروتکل در خودرو که برای تبادل اطلاعات حیاتی با سرعت بالا طراحی شده است. این شبکه به دلیل مقاومت بالا در برابر نویزهای الکترومغناطیسی (به لطف استفاده از سیگنال‌های تفاضلی)، برای سیستم‌های حساس مانند موتور، ترمزهای ABS و کیسه هوا استفاده می‌شود.

پروتکل LIN (Local Interconnect Network)

یک شبکه ارزان ‌قیمت، تک‌ سیمه و کم سرعت که برای مدیریت تجهیزات جانبی غیر حساس به کار می‌رود. از آنجا که قطعاتی مانند شیشه‌بالابرها، تنظیم آینه‌ها، تهویه مطبوع و نورپردازی داخل کابین نیاز به سرعت انتقال داده بسیار بالا ندارند، پروتکل LIN بهترین گزینه برای کاهش هزینه‌های سیم‌کشی این قطعات است.

پروتکل FlexRay

پروتکلی پیشرفته و فوق سریع که برای کاربردهایی با اولویت ایمنی بالا طراحی شده است. این شبکه از قابلیت “تحمل خطا” و زمان‌بندی دقیق (Deterministic) برخوردار است که آن را برای سیستم‌های حساس کنترلی مانند فرمان برقی (Steering-by-wire) و سیستم‌های تعلیق فعال که کوچک‌ترین تاخیر در آن‌ها می‌تواند خطرناک باشد، ایده‌آل می‌کند.

پروتکل MOST (Media Oriented Systems Transport)

این پروتکل به صورت اختصاصی برای انتقال حجم عظیمی از داده‌های چندرسانه‌ای (صوتی و تصویری) طراحی شده است. با استفاده از بستر فیبر نوری، پروتکل MOST امکان جابه‌جایی سریع فایل‌های صوتی با کیفیت بالا و تصاویر دوربین‌های دنده عقب و سیستم‌های ناوبری را بدون تداخل با شبکه‌های کنترلی خودرو فراهم می‌کند.

نحوه عملکرد مالتی پلکس خودرو

سیستم مالتی‌پلکس خودرو بر پایه مفهوم اشتراک گذاری داده‌ها در یک بستر واحد استوار است. در این فناوری، تمامی یونیت‌های کنترل الکترونیکی (ECUها) توسط یک یا دو رشته سیم به نام «باس» (Bus) به یکدیگر متصل می‌شوند.

برخلاف سیستم‌های قدیمی که هر قطعه سیم‌کشی مجزایی داشت، در اینجا تمام دستورات به صورت بسته‌های دیجیتالی کد گذاری شده و در شبکه ارسال می‌شوند. هر یونیت در شبکه تنها پیام‌هایی را دریافت و پردازش می‌کند که با آدرس اختصاصی آن مطابقت داشته باشد. این تعامل دیجیتالی سبب می‌شود دستورات راننده در کسری از ثانیه در سراسر خودرو توزیع و اجرا شود.

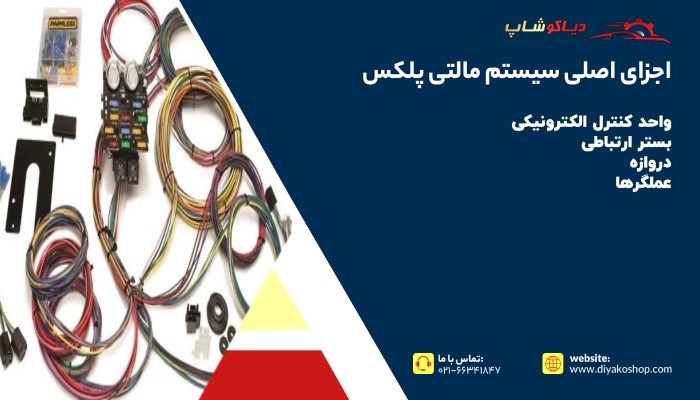

اجزای اصلی سیستم مالتی پلکس ماشین

سیستم مالتی‌پلکس از چندین جزء کلیدی تشکیل شده است که با هماهنگی دقیق، شبکه ارتباطی خودرو را شکل می‌دهند. این اجزا بسترساز انتقال، پردازش و اجرای دستورات در بخش‌های مختلف بدنه و فنی خودرو هستند و بدون وجود هر کدام، تبادل داده‌ها با اختلال مواجه می‌شود.

• واحد کنترل الکترونیکی (ECU/Node): مغزهای متفکر کوچکی هستند که در بخش‌های مختلف خودرو نصب شده و وظیفه پردازش اطلاعات را بر عهده دارند.
• بستر ارتباطی (Bus): کابل‌های مسی یا فیبر نوری که مسیر انتقال پیام‌های دیجیتالی بین گره‌ها و واحد مرکزی هستند.
• دروازه (Gateway): قطعه‌ای واسط که وظیفه ترجمه و تبادل پیام‌ها بین شبکه‌های مختلف با پروتکل‌های متفاوت را انجام می‌دهد.
• عملگرها (Actuators): قطعاتی مانند موتورهای شیشه بالابر یا چراغ‌ها که دستور نهایی را از شبکه دریافت و اجرا می‌کنند.

این اجزا در کنار هم یک شبکه یکپارچه را ایجاد می‌کنند که علاوه بر مدیریت دقیق، امکان عیب‌یابی نرم‌افزاری را برای تعمیر کاران فراهم می‌آورد. با خرابی هر یک از این قطعات، ارتباط کل شبکه با آن بخش قطع شده و سیستم عیب‌یابی خودرو به‌ سرعت کد خطای مربوطه را شناسایی می‌کند.

کاربرد سیستم multiplex خودرو

تکنولوژی مالتی‌پلکس با هدف مدیریت هوشمند تجهیزات و کاهش پیچیدگی‌های الکتریکی در خودروهای مدرن پیاده‌سازی شده است. این سیستم نه تنها در بخش‌های رفاهی بلکه در ارتقای سطح ایمنی و ارتباطات داخلی خودرو نقش حیاتی ایفا می‌کند و کارایی عملکرد قطعات را به طور چشمگیری افزایش می‌دهد.

• مدیریت تجهیزات رفاهی: کنترل متمرکز چراغ‌ها، شیشه بالابرها، آینه‌های برقی و سیستم تهویه مطبوع
• ارتقای ایمنی: تبادل آنی اطلاعات بین سنسورهای کیسه هوا، ترمزهای ABS و سیستم کنترل پایداری (ESP)
• سیستم‌های امنیتی: مدیریت یکپارچه ایموبلایزر، قفل مرکزی و سیستم ضد سرقت خودرو
• ارتباطات و مالتی مدیا: انتقال داده‌های تصویری و صوتی بین نمایشگرها، دوربین‌ها و سیستم ناوبری

بکارگیری این کاربردها باعث شده است که خودروهای امروزی علاوه بر وزن کمتر، قابلیت‌های نرم‌افزاری بسیار بیشتری نسبت به مدل‌های قدیمی داشته باشند. این یکپارچگی به خودروسازان اجازه می‌دهد تا بدون تغییر در سیم‌کشی، امکانات جدیدی را به خودرو اضافه کنند.

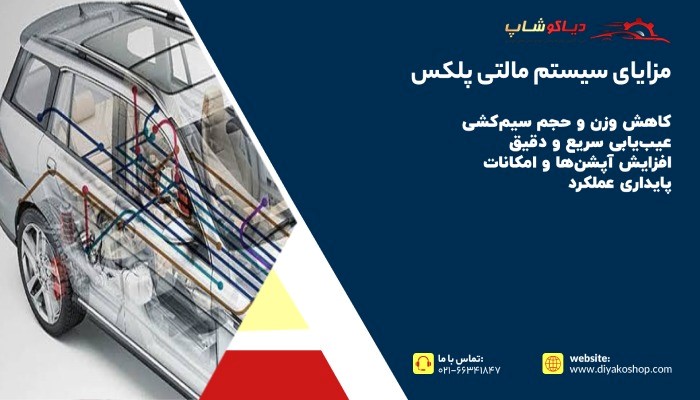

مزایای سیستم مالتی پلکس

پیاده‌سازی سیستم مالتی‌پلکس انقلابی در صنعت خودرو ایجاد کرده و محدودیت‌های سیستم‌های سنتی سیم‌کشی را به طور کامل از بین برده است. این مزایا نه تنها برای تولیدکننده، بلکه برای مصرف کننده نهایی نیز ارزش افزوده قابل‌توجهی از نظر هزینه و کیفیت عملکرد ایجاد می‌کند.

• کاهش وزن و حجم سیم‌کشی: حذف صدها متر سیم مسی که منجر به کاهش وزن کل خودرو و بهبود مصرف سوخت می‌شود.
• عیب‌یابی سریع و دقیق: شناسایی محل دقیق خطا از طریق دستگاه‌های دیاگ که هزینه‌های تعمیرات را کاهش می‌دهد.
• افزایش آپشن‌ها و امکانات: امکان اضافه کردن تجهیزات جدید تنها با تغییرات نرم‌افزاری و بدون نیاز به سیم‌کشی اضافه
• پایداری عملکرد: کاهش تعداد اتصالات فیزیکی و کانکتورها که احتمال خرابی و قطعی مدارات را به حداقل می‌رساند.

در نهایت، این مزایا باعث می‌شود که سیستم برقی خودرو در بلند مدت عمر مفید بیشتری داشته و هزینه‌های نگهداری آن به دلیل استفاده از قطعات کمتر، کاهش یابد. این فناوری عملاً استانداردهای تولید خودرو را به سمت هوشمند سازی و اطمینان بالاتر سوق داده است.

از کجا بفهمیم خودرو مولتی پلکس است؟

برای تشخیص مالتی‌پلکس بودن خودرو، ساده‌ترین راه مشاهده دسته‌سیم‌های پشت داشبورد یا زیر کاپوت است؛ در خودروهای مالتی‌پلکس، حجم سیم‌کشی بسیار کمتر از خودروهای معمولی است و دسته ‌سیم‌های باریک‌تری به چشم می‌خورد.

همچنین در هنگام باز کردن سوئیچ، در صورت وجود سیستم مالتی‌پلکس، صدایی از رله‌های داخلی شنیده می‌شود که نشان‌دهنده «چک آپ» اولیه سیستم و برقراری ارتباط بین نودهاست. علاوه بر این، در هنگام دیاگ زدن، اگر دستگاه لیست‌های متعددی از یونیت‌ها (مانند نود CBM، نود در و غیره) را نمایش دهد، خودرو قطعاً مالتی‌پلکس است.

 در نهایت، با مراجعه به دفترچه راهنمای خودرو یا بررسی آپشن‌هایی که نیاز به ارتباط شبکه دارند، می‌توان نوع سیستم را به سادگی متوجه شد.

علائم خرابی سیستم مالتی پلکس خودرو

هنگامی که شبکه ارتباطی خودرو دچار اختلال شود، نشانه‌هایی بروز می‌کند که حاکی از قطع شدن «گفت‌وگوی» بین قطعات است. در ادامه به مهم‌ترین علائم این خرابی‌ها و دلایل فنی پشت آن‌ها اشاره شده است:

اختلال در کارکرد همزمان تجهیزات (Cross-talk)

گاهی با فعال سازی یک کلید (مثلا چراغ‌های راهنما)، قطعه‌ای کاملا بی‌ارتباط (مثلا برف ‌پاک‌کن‌ها یا قفل مرکزی) به اشتباه عمل می‌کند. این پدیده ناشی از «فساد داده» یا تداخل در بسته‌های اطلاعاتی (Data Packet Corruption) روی شبکه است.

در این حالت، نودهای دریافت کننده به دلیل نویز شدید یا خرابی در سیم‌کشی باس (Bus)، پیام‌های ارسالی را به درستی تفسیر نمی‌کنند و دستورات را به اشتباه برای عملگرهای غیر مرتبط ارسال می‌نمایند.

خاموش شدن ناگهانی یا فریز شدن پشت آمپر

پشت آمپر در خودروهای مالتی‌پلکس یک «نود» (Node) فعال است که داده‌ها را به صورت لحظه‌ای از موتور و سایر بخش‌ها دریافت می‌کند. اگر ارتباط شبکه قطع شود یا پروتکل‌های تبادل داده به دلیل خرابی نودهای اصلی دچار وقفه شوند، پشت آمپر اصطلاحاً «هنگ» می‌کند، عقربه‌ها در جای خود ثابت می‌مانند یا صفحه نمایش به‌طور کامل خاموش می‌شود.

عمل نکردن آپشن‌ های رفاهی علی ‌رغم سلامت فیوزها

 بسیاری از کاربران تصور می‌کنند اگر آپشنی کار نمی‌کند، حتما فیوز سوخته است اما در سیستم‌های مالتی‌پلکس، فیوزها فقط وظیفه تأمین برق (تغذیه) را دارند. اگر برق وجود داشته باشد اما آپشن (مانند شیشه‌بالابر) کار نکند، یعنی سیگنال دستوری از شبکه به نودِ آن آپشن نرسیده است. این مشکل دقیقاً به معنای قطع شدن ارتباط بین شبکه CAN یا LIN و یونیت کنترل مربوطه (مانند نود در یا نود بدنه) است.

معایب مالتی پلکس

با وجود تمام مزایای ذکر شده، سیستم‌های مالتی‌پلکس چالش‌های خاص خود را نیز به همراه دارند که ناشی از پیچیدگی ذاتی تکنولوژی‌های دیجیتال است. درک این نقاط ضعف برای مالکان خودرو ضروری است تا در صورت بروز مشکل، انتظارات واقعی از سیستم داشته باشند.

• حساسیت بالا به نوسانات برق
• هزینه تعمیرات تخصصی
• پیچیدگی عیب‌یابی برای افراد غیر متخصص
• وابستگی به قطعات اصلی

در نهایت، اگرچه این سیستم‌ها بسیار کارآمد هستند، اما نباید به آن‌ها به عنوان سیستم‌های «مقاوم و ساده» نگاه کرد. نگهداری اصولی و پرهیز از دستکاری‌های غیرمجاز، تنها راه جلوگیری از بروز این مشکلات و هزینه‌های جانبی است.

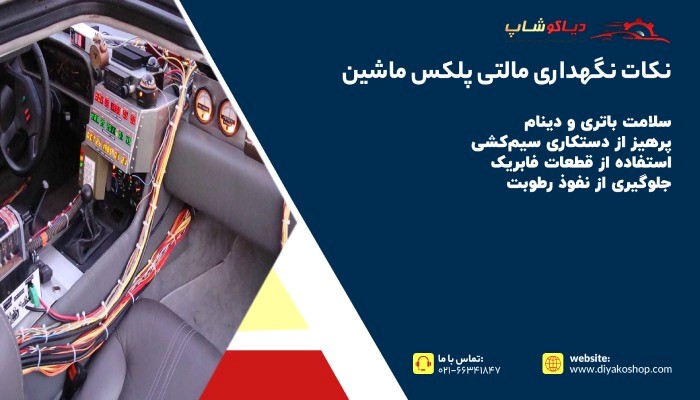

نکات نگهداری مالتی پلکس ماشین

نگهداری از سیستم مالتی‌پلکس نیازمند توجه به سلامت کل سیستم الکتریکی خودرو است، چرا که کوچک‌ترین اختلال در جریان برق می‌تواند عملکرد شبکه را مختل کند. رعایت نکات زیر باعث افزایش عمر مفید یونیت‌ها و پایداری شبکه ارتباطی خودروی شما خواهد شد.

• سلامت باتری و دینام: از سلامت سیستم شارژ مطمئن شوید، زیرا نوسانات ولتاژ عامل اصلی سوختن یونیت‌های حساس مالتی‌پلکس است.
• پرهیز از دستکاری سیم‌کشی: هرگز بدون دانش فنی و نقشه خوانی، اقدام به اضافه کردن آپشن یا سیم‌کشی غیرمجاز نکنید.
• استفاده از قطعات فابریک: در صورت نیاز به تعویض هر یک از نودها یا عملگرها، حتما از قطعات اصلی و استاندارد استفاده کنید.
• جلوگیری از نفوذ رطوبت: بسیاری از یونیت‌ها و نودها به رطوبت حساس هستند؛ از شست‌وشوی موتور با آب فشار قوی بدون رعایت نکات ایمنی خودداری کنید.

رعایت همین چند نکته ساده می‌تواند از خرابی‌های پرهزینه و پیچیده در سیستم شبکه خودرو جلوگیری کند. همیشه به خاطر داشته باشید که در سیستم مالتی‌پلکس، پیشگیری بسیار کم‌ هزینه‌تر از تعمیر است.

متن پایانی

مالتی‌پلکس (Multiplexing) به عنوان راهکاری هوشمندانه در مهندسی مدرن، مسیر را برای طراحی سیستم‌های کم ‌حجم‌تر، سریع‌تر و قابل‌اعتمادتر هموار کرده است. پیاده‌سازی صحیح این تکنولوژی در زیرساخت‌های الکترونیکی و مخابراتی، علاوه بر کاهش هزینه‌های اجرا و نگهداری، امکان مدیریت دقیق‌تر حجم عظیمی از داده‌ها را فراهم می‌آورد.

با بهره‌گیری از پروتکل‌های استاندارد مالتی‌ پلکسینگ، سطح عملکرد سیستم‌ها بهبود یافته و فرآیند عیب‌یابی و توسعه زیرساخت‌ها با سهولت بیشتری انجام می‌پذیرد. در بخش نظرات سایت دیاکوشاپ کامنت بگذارید تا کارشناسان به خوبی شما را راهنمایی کنند.
